Багажник на крышу своими руками

Страница: 1

Сообщений 1 страница 30 из 30

1

  • Автор: Dim'Ok
  • Опытный пользователь
  • Dim'Ok
  • Откуда: г.Удачный
  • Зарегистрирован: 2012-12-13
  • Сообщений: 231
  • Уважение: [+13/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 29 [1985-09-11]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    2015-02-13 00:08:15

Итак, дело к вечеру, пора собираться в поездку Славгород - Удачный, расстояние от и до - 4000 км. Два с половиной дня до Усть - Кута, два с половиной на барже от Усть - Кута до Ленска и от туда до места назначения день. Итого пять ночевок в авто, ибо с гостиницами на данном направлении туго. Данный маршрут мной уже изведан.  А так как с материка на крайний север охота увезти по больше, плюс наличие второго комплекта колес, в которые придется переобуться в Ленске, было принято решение о создании прочного багажника на крышу бегемота. Покупка оного обойдётся в 8 тыр., создание в 1,5 тыр.
   Приступим:
Оригинальные поперечины на рейлинги были заранее заказаны у rule333

http://se.uploads.ru/t/aQilP.jpg

   Купил квадратную трубу (профиль, кому как удобней) 15х15х1,5 мм. общей длинной 24 м. и 15Х50х1,5 мм. длинной 2 м. Купил железные, ибо алюминий в 400 км. от Славгорода в Новосибе. 5 анкеров с кольцом, через который в последующем будет пропускаться веревка и баллон с краской. проволоку диаметром 10 мм. и кусок резины толщиной 6 мм. нашёл в гараже.
1. Режу трубы на куски, 8 штук по 140 см., 6 по 110см.

http://se.uploads.ru/t/XyqQx.jpg

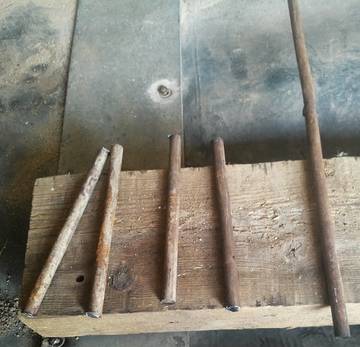

2. Для крепления корзины к поперечинам, из проволоки режу прутки по 15 см., гну и нарезаю резьбу М10.

http://se.uploads.ru/t/2x1EV.jpg

http://se.uploads.ru/t/y9z3W.jpg

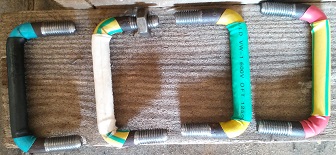

Чтоб железо не терлось о поперечины, запаял крепления термоусадкой :

http://se.uploads.ru/t/cWI7o.jpg

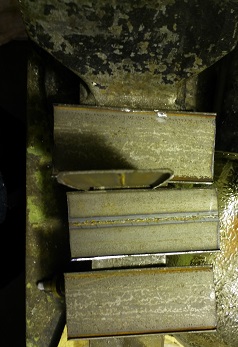

3. нижнюю часть крепления вырезал из трубы 15х50х1,5, длинной по 10 см.

http://se.uploads.ru/t/Q372P.jpg

http://se.uploads.ru/t/FXhwc.jpg

Под них вырезал из куска резины прокладки:

http://se.uploads.ru/t/Xwbem.jpg

http://se.uploads.ru/t/Xgpk8.jpg

На сегодняшний день сварен каркас и установленны анкера с кольцами, получилось так:

http://se.uploads.ru/t/W1qJa.jpg

http://se.uploads.ru/t/4mkpA.jpg

http://se.uploads.ru/t/sSA16.jpg

Отредактировано Dim'Ok (2014-09-20 11:12:01)

+2

2

  • Автор: Dim'Ok
  • Опытный пользователь
  • Dim'Ok
  • Откуда: г.Удачный
  • Зарегистрирован: 2012-12-13
  • Сообщений: 231
  • Уважение: [+13/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 29 [1985-09-11]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    2015-02-13 00:08:15

В понедельник закончу, выложу что получилось.
Кстати картинки грузятся только через Enternet Explorer. Opera, Chrom и FireFox не грузят. :dontknow:

0

3

  • Автор: Милана
  • Пользователь
  • Милана
  • Зарегистрирован: 2014-09-19
  • Сообщений: 41
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Женский
  • Провел на форуме:
    3 часа 41 минуту
  • Последний визит:
    2014-10-12 21:41:25

А где же шедевр? Очень хочется посмотреть как смастерили. Просто у нас эта проблема год как актуальна. Все не решались сами багажник сделать, а сейчас вот очень любопытно.

0

4

  • Автор: an33rus
  • Пользователь
  • an33rus
  • Откуда: Ковров
  • Зарегистрирован: 2013-10-04
  • Сообщений: 15
  • Уважение: [+4/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Skype: an33rus
  • Провел на форуме:
    2 дня 5 часов
  • Последний визит:
    Вчера 05:30:13
Милана написал(а):

А где же шедевр? Очень хочется посмотреть как смастерили. Просто у нас эта проблема год как актуальна. Все не решались сами багажник сделать, а сейчас вот очень любопытно.

+1

0

5

  • Автор: Dim'Ok
  • Опытный пользователь
  • Dim'Ok
  • Откуда: г.Удачный
  • Зарегистрирован: 2012-12-13
  • Сообщений: 231
  • Уважение: [+13/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 29 [1985-09-11]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    2015-02-13 00:08:15
Милана написал(а):

А где же шедевр? Очень хочется посмотреть как смастерили. Просто у нас эта проблема год как актуальна. Все не решались сами багажник сделать, а сейчас вот очень любопытно.

Не могу картинки загрузить

0

6

  • Автор: sara029
  • Дедушка
  • sara029
  • Откуда: Мурманск
  • Зарегистрирован: 2009-04-10
  • Сообщений: 2017
  • Уважение: [+178/-0]
  • Позитив: [+152/-2]
  • Пол: Мужской
  • Возраст: 44 [1971-01-12]
  • Skype: Sarychevs
  • Увлечения: Рыбалка,г\лыжи,гараж.
  • Провел на форуме:
    1 месяц 13 дней
  • Последний визит:
    2015-02-18 04:01:13
Dim'Ok написал(а):

Не могу картинки загрузить

Видимо,нужно уменьшить фотографии в размере... :|

0

7

  • Автор: Dim'Ok
  • Опытный пользователь
  • Dim'Ok
  • Откуда: г.Удачный
  • Зарегистрирован: 2012-12-13
  • Сообщений: 231
  • Уважение: [+13/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 29 [1985-09-11]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    2015-02-13 00:08:15

47 kb картинку выбираю а кнопки вставить нет. Даже не так, нажимаю загрузить с компьютера а кнопки вставить чтоб выбрать фото, нет

0

8

  • Автор: ЗУБЕРХА
  • Дедушка
  • ЗУБЕРХА
  • Откуда: г. Махачкала
  • Зарегистрирован: 2013-10-06
  • Сообщений: 2064
  • Уважение: [+121/-1]
  • Позитив: [+163/-4]
  • Пол: Мужской
  • Возраст: 49 [1965-03-03]
  • Агент: xxm65@mail.ru
  • Провел на форуме:
    1 месяц 14 дней
  • Активен 30 минут

а там по близости нет человека, который понимает комп по малу-мальски?

Отредактировано ЗУБЕРХА (2014-11-02 14:33:21)

0

9

  • Автор: h5
  • Опытный пользователь
  • h5
  • Откуда: Рига, Латвия
  • Зарегистрирован: 2012-08-21
  • Сообщений: 154
  • Уважение: [+8/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 38 [1976-08-25]
  • Провел на форуме:
    6 дней 1 час
  • Последний визит:
    2015-02-26 00:04:08

я тоже немогу фотки воткнуть, какая-то хрень, раньше вставлял

0

10

  • Автор: mihanik2010
  • Опытный пользователь
  • mihanik2010
  • Откуда: Красноярск
  • Зарегистрирован: 2012-10-04
  • Сообщений: 508
  • Уважение: [+11/-1]
  • Позитив: [+21/-2]
  • Пол: Мужской
  • Возраст: 32 [1982-08-01]
  • Провел на форуме:
    11 дней 13 часов
  • Последний визит:
    Сегодня 14:34:48
Dim'Ok написал(а):

47 kb картинку выбираю а кнопки вставить нет. Даже не так, нажимаю загрузить с компьютера а кнопки вставить чтоб выбрать фото, нет

Попробуй через группу вконтакте, или ссылку на вконтакте ( http://m.vk.com/club2310929)  или Яндекс диск

0

11

  • Автор: Dimon Popoff
  • Модератор
  • Dimon Popoff
  • Откуда: Карелия, Петрозаводск
  • Зарегистрирован: 2009-08-11
  • Сообщений: 4784
  • Уважение: [+258/-2]
  • Позитив: [+624/-0]
  • Пол: Мужской
  • Возраст: 38 [1977-01-08]
  • ICQ: 462590750
  • Провел на форуме:
    4 месяца 15 дней
  • Последний визит:
    Вчера 20:12:17

http://sa.uploads.ru/t/uHPhj.jpg
У меня вставлятся фотки :dontknow:

0

12

  • Автор: Dim'Ok
  • Опытный пользователь
  • Dim'Ok
  • Откуда: г.Удачный
  • Зарегистрирован: 2012-12-13
  • Сообщений: 231
  • Уважение: [+13/-1]
  • Позитив: [+5/-0]
  • Пол: Мужской
  • Возраст: 29 [1985-09-11]
  • Провел на форуме:
    6 дней 20 часов
  • Последний визит:
    2015-02-13 00:08:15

Браузер какой?

0

13

  • Автор: onigo
  • Дедушка
  • onigo
  • Откуда: Шексна, Вологодская область
  • Зарегистрирован: 2008-12-06
  • Сообщений: 1598
  • Уважение: [+178/-0]
  • Позитив: [+46/-1]
  • Пол: Мужской
  • Возраст: 64 [1951-02-17]
  • Провел на форуме:
    1 месяц 8 дней
  • Последний визит:
    Сегодня 18:39:44
Dim'Ok написал(а):

47 kb картинку выбираю а кнопки вставить нет

Попробуй по другому. Выведи любое своё сообщение на "Редактировать" и там  вставь фотки.Имя фотке давай цифровое, типа 1234.

0

14

  • Автор: Dimon Popoff
  • Модератор
  • Dimon Popoff
  • Откуда: Карелия, Петрозаводск
  • Зарегистрирован: 2009-08-11
  • Сообщений: 4784
  • Уважение: [+258/-2]
  • Позитив: [+624/-0]
  • Пол: Мужской
  • Возраст: 38 [1977-01-08]
  • ICQ: 462590750
  • Провел на форуме:
    4 месяца 15 дней
  • Последний визит:
    Вчера 20:12:17
Dim'Ok написал(а):

Браузер какой?

Хром. Мозилла тоже позволяет вставлять картинки.

0

15

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Я себе такой смастерил.
Правда фото старые.
Если кому интересно, более детально распишу.
http://sa.uploads.ru/t/0oC4e.jpg
http://sa.uploads.ru/t/ytEpY.jpg

0

16

  • Автор: Bio
  • Опытный пользователь
  • Bio
  • Зарегистрирован: 2013-09-25
  • Сообщений: 726
  • Уважение: [+5/-1]
  • Позитив: [+2/-0]
  • Возраст: 24 [1990-12-16]
  • Провел на форуме:
    16 дней 12 часов
  • Последний визит:
    Вчера 18:40:01
Павел Краснодар написал(а):

Я себе такой смастерил.
Правда фото старые.
Если кому интересно, более детально распишу.
http://sa.uploads.ru/t/0oC4e.jpg
http://sa.uploads.ru/t/ytEpY.jpg

Подпись автора

    http://forum-lines.ru/rez/ab215909.gif
    ...мы ещё поплаваем, всё впереди, всё впереди, кроме задницы... freel. 1.8 2000 года

Интересно!  :flag:

0

17

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Bio
А Наздоровье....
Рожал я багажник, месяца три, если не больше.
И если с корзиной, после  раздумий, что на нем будет и нах он мне ваабще нужен,всё было просто...

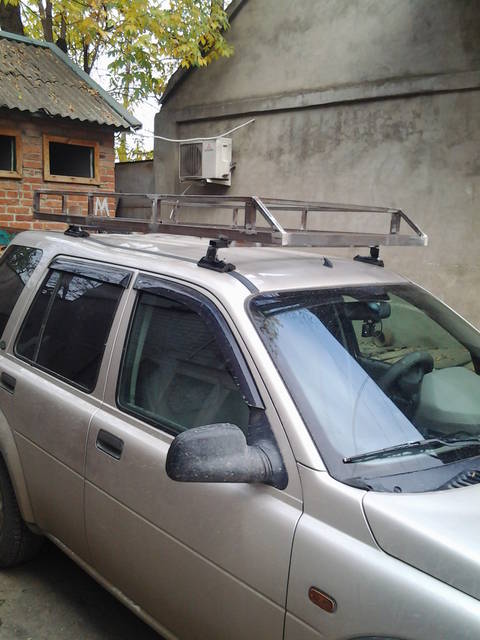

http://sa.uploads.ru/t/5o7vh.jpg

http://sa.uploads.ru/t/hjf5K.jpg

То с крепежом на крышу, дело обстояло сложнее....

0

18

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

В итоге, на рынке, приобрел к-т. крепления релингов для ВАЗ ( помойму 10) БЕЗ САМИХ РЕЛИНГОВ только крепёж.
Из к-та оставляем 4 подушки и две,  U образные железяки. Которые нужны для передка.
http://sa.uploads.ru/t/nmWiO.jpg
Задняя подушка будет без U железки, что компенсирует неровность крыши.
http://sa.uploads.ru/t/8X1lp.jpg

http://sa.uploads.ru/t/1a7Yz.jpg

Всё остальное нам непонадобится.

Отредактировано Павел Краснодар (2014-12-13 09:05:17)

+1

19

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

http://sa.uploads.ru/t/9vAjB.jpg

Сняв штатные заглушки крепления реленгов, обнаруживаете два болта, которые держат  площадку.
ВНИМАНИЕ - Выкручиваем только один болт, на место которого ставим шпильку и контргаим.
Контргайку я ставил, предварительно намазав немного герметика, в месте где шпилька входит в крышу,во избежании попадания влаги на обшивку потолка.
После установки и законтргаивания одной шпильки, выворачиваем второй болт и повторяем процедуру.

http://sa.uploads.ru/t/iUoJL.jpg

Если присмотрется видно контргайку

+1

20

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Шпильки делал из  обычной метровой, продается в любом строй магазине.
Нарезал их с запасом длинны, лишнее , после установки подушек, обрезал уже по месту.

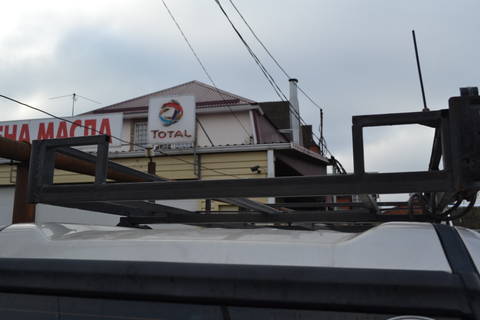

На самой корзине изначально делал :

http://sa.uploads.ru/t/bFaSf.jpg

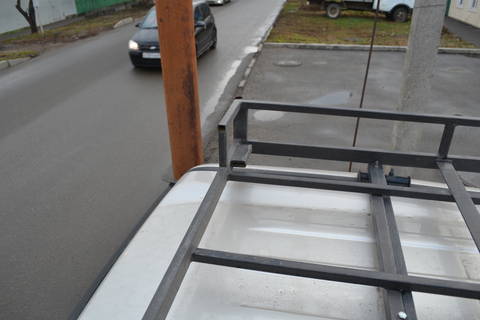

окно в задней части, для перевозки негабарита ( доски, лодка и т.д.)

http://sa.uploads.ru/t/V4oYX.jpg

Площадку для крепления повторителей заднего хода.

http://sa.uploads.ru/t/Ux1Wa.jpg

Площадку для крепления люстры...

+1

21

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Откос для антены р. станции

http://sa.uploads.ru/t/nP4Nq.jpg

которая очень удачно поселилась под подушкой пассажира
http://sa.uploads.ru/t/8Qr3l.jpg

Кабель от антены просто проложил вдоль стекла, на прозрачный силикон
http://sa.uploads.ru/t/DR7BQ.jpg

0

22

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

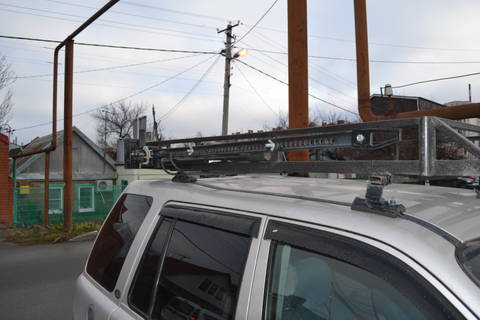

На багажнике, постоянно живёт хай-джек
http://sa.uploads.ru/t/Vay1H.jpg

И небольшой девайс, для выездов на покатушки
http://sa.uploads.ru/t/I0qQC.jpg

http://sa.uploads.ru/t/XsIdB.jpg

http://sa.uploads.ru/t/8VzaJ.jpg

Отредактировано Павел Краснодар (2014-12-13 10:40:02)

+2

23

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

:hobo: ну собственно, вроде и всё. ничего не утаил.
Шпилька -1 м. из ЛеруаМерлен
Труба- квадрат 40*20 - около 9м.п.
Труба -квадрат 20*20 - около 12 м.п.
Полоса 3-ка - около 10 м.п.

Вес держит хорошо, не гудит, корзина снимается и остаются только релинги на подушках.
Спрашивайте, оценивайте, критикуйте....

Отредактировано Павел Краснодар (2014-12-13 10:46:44)

0

24

  • Автор: Emelia1
  • Пользователь
  • Emelia1
  • Откуда: Алтай
  • Зарегистрирован: 2014-10-18
  • Сообщений: 835
  • Уважение: [+27/-3]
  • Позитив: [+50/-0]
  • Пол: Мужской
  • Провел на форуме:
    25 дней 5 часов
  • Последний визит:
    Сегодня 17:56:28

Сколько приблизительно весит багажник.

+1

25

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Emelia1
Точно не взвешивал, ориентировачно 20 - 25 к.г., корзину сам снимаю и ставлю на место ( без посторонней помощи)

0

26

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

Мой вес 94
Вес мелкой 25
Вес багажника около 20-25
Итого на крыше , грубо около 144 кг.
Ничего не провалилось и не оторвалось
http://sa.uploads.ru/t/k9v8F.jpg

+1

27

  • Автор: bobr1270
  • Пользователь
  • bobr1270
  • Откуда: Москва (c/з им. Ленина)
  • Зарегистрирован: 2014-03-02
  • Сообщений: 40
  • Уважение: [+1/-0]
  • Позитив: [+1/-0]
  • Пол: Мужской
  • Возраст: 44 [1970-12-01]
  • Увлечения: Дайвинг. Выпить-Закусить.
  • Провел на форуме:
    4 дня 9 часов
  • Последний визит:
    2015-02-01 07:26:47

http://sf.uploads.ru/t/kXm5g.jpg
Привет, Фрилаводам! Нашел в интернете фото. Ваше мнение? Это дополнительный аксессуар Land Rover для наших Бегемотов или Дефендера или самоделка англичанина? Удобная лесенка что-то положить или снять с багажника. По моему ее сделать элементарно.

0

28

  • Автор: oleza
  • Дедушка
  • oleza
  • Откуда: С-Пб
  • Зарегистрирован: 2009-03-18
  • Сообщений: 2548
  • Уважение: [+179/-5]
  • Позитив: [+51/-4]
  • Пол: Мужской
  • Возраст: 51 [1963-08-10]
  • Провел на форуме:
    1 месяц 16 дней
  • Последний визит:
    Сегодня 16:43:09
bobr1270 написал(а):

Привет, Фрилаводам! Нашел в интернете фото. Ваше мнение? Это дополнительный аксессуар Land Rover для наших Бегемотов или Дефендера или самоделка англичанина? Удобная лесенка что-то положить или снять с багажника. По моему ее сделать элементарно.

Без опоры на фаркоп - будет сломан кронштейн запаски...
Но опора временная - ставить когда хочешь залезть - иначе дверь не откроется.

В данном случае вообще эта лесенка не нужна, нет ни рейлингов, ни багажника.
Я добираюсь сзади легко - при открытой двери.
Сбок - встав на колесо и на порог при открытой двери.
Багажник уже 3 года использую.

0

29

  • Автор: Павел Краснодар
  • Опытный пользователь
  • Павел Краснодар
  • Откуда: Краснодар
  • Зарегистрирован: 2012-05-15
  • Сообщений: 168
  • Уважение: [+26/-0]
  • Позитив: [+38/-0]
  • Пол: Мужской
  • Возраст: 41 [1973-09-05]
  • Провел на форуме:
    7 дней 5 часов
  • Последний визит:
    Вчера 14:18:06

oleza
Без опоры на фаркоп - будет сломан кронштейн запаски...

Несогласен, я на свой забираюсь становясь на запаску. Пока всё живое, дверь открывается нормально ( петли не просели)

0

30

  • Автор: oleza
  • Дедушка
  • oleza
  • Откуда: С-Пб
  • Зарегистрирован: 2009-03-18
  • Сообщений: 2548
  • Уважение: [+179/-5]
  • Позитив: [+51/-4]
  • Пол: Мужской
  • Возраст: 51 [1963-08-10]
  • Провел на форуме:
    1 месяц 16 дней
  • Последний визит:
    Сегодня 16:43:09
Павел Краснодар написал(а):

oleza
Без опоры на фаркоп - будет сломан кронштейн запаски...

Несогласен, я на свой забираюсь становясь на запаску. Пока всё живое, дверь открывается нормально ( петли не просели)

Подпись автора

    http://forum-lines.ru/rez/ab215909.gif
    ...мы ещё поплаваем, всё впереди, всё впереди, кроме задницы... freel. 1.8 2000 года

Нет проблем... Верить - не верить / это вопрос восприятия...

Еще есть в комментарии ключевое слово - "пока".

0

Страница: 1

Вы здесь » Клуб владельцев LAND ROVER FREELANDER » Самоделки » Багажник на крышу своими руками
