если ты про гу пионер, то это либо avh x-5600bt будет, либо 5600dvd, либо вообще avh x-8600bt. на них я пока остановился

В твоей машине ГУ не управляется с руля? Т.е. не подключено?
Из описания avh x-8600bt.
Разъемы
Разъем Aux [вход для дополнительного устройства] : Дополнительный вход Aux-in на передней панели
Прямое подключение сабвуфера : Да
Разъем подключения проводного пульта ДУ : Да
Высокоуровневый выход : 4 В
Прямое управление iPod® : Да
Выход предусилителя RCA : 3 (передние АС, задние АС панели, сабвуфер)
USB Вход : USB с прямым управлением iPod/iPhone (на задней панели)
SD Вход : На передней панели

Провода чёрно-красный и чёрно-белый. контакты 17 и 18.

Отредактировано onigo (2014-04-02 17:50:52)

Я такого не говорил.

Я вот взял и скачал инструкцию , но нашёл только Pioneer AVH-X8500BT (надеюсь разница незначительная). В ней действительно управление с руля подключается через дополнительный адаптер.

Разъём отмечен красным.
У меня, в более простой модели  Prology DNU2610, из общей колодки выходят два провода.  Ну это закон жизни.....чем дороже устройство, тем больше наворотов, а суть одна. Так что ищи адаптер.

По нашей схеме с предохранителя 12 (15А) идёт фиолетовый провод, к ГУ и усилку приходит фиолетово-розовый на 1 клемму ГУ и на 5 клемму усилка. Вот на неё и посади желтый и красный (по схеме Pioneer AVH-X8500BT). Только там проводка 0,75 мм и предохранитель 15 А, если любишь сильно громко - может не выдержать. Если у тебя нет  схемы Фрила рекомендую скачать "Электрические схемы и описания 2004 год" Схемы и описания Фрил пост 3. Это мой Яндекс -диск. Введёшь логин и пароль и качай что нужно.

(Штатная схема) С ГУ, с фиолетово-жёлтого провода клемма 5, при включении ГУ, подаётся управляющее напряжение на усилок.
Аналогичный провод есть в AVH-X8500BT, сине-белый, ДУ усилителя. Прежде чем подключить усилок проверь, при включении ГУ появляется на нём 12в ? Если "ДА" смело подключай к штатному фиолетово-жёлтому (клеммы 10-15 на усилке).
PS   Усилок собран на полевых транзисторах, работающих в ключевом режиме, поэтому при отсутствии сигнала ток покоя отсутствует.

Отредактировано onigo (2014-04-03 10:29:07)

Нет, не получится. На активную антенну подается напряжение при включении тюнера (радио ). Когда играет диск или с флешки усилитель не будет работать.

Нет этот провод идёт на управление внешним усилителем. Когда будет в руках готовое ГУ, монтажная схема, тогда и поговорим. Вообще то современные ГУ предполагают подключение к доп.усилителю и,соответственно, управление этим усилителем. Ну а принцип везде должен быть схожий. Если что пиши в личку, рад буду помочь.

Вообще-то, честно говоря, я несколько разочарован заменой штатной головы.Благо новую купил недорого. Менял из-за того, что у меня американка, шаг частот не совпадает с нашим, из-за чего приёмник принимал 1-2 станции, хотя в нашей глуши наберётся с десяток. Ну коль менять, значит, чтобы был хороший приёмник, встроенная навигация, без ТV и всяких дисков DVD и пр. Без ТV и дисков, DVD потому что я в машине не живу, а езжу и смотреть на экран у меня нет времени. Навигация нужна - я живу на Вологодчине недавно, близлежащих городов не знаю - помогает здорово. Но, в связи с низким расположением экрана, больше ориентируюсь по голосовым подсказкам - смотреть на экран некогда. Итак, из полезного остаётся приёмник и иногда, в дальней дороге, что-нибудь с флешки. Раньше на приёмнике было две ручки - настройка и громкость, которыми пользовались на ощупь. Сенсорный дисплей вещь совершенно бесполезная и опасная, сильно отвлекает от дороги. Кнопки на руле - 2 функции - громкость и переключение преднастроенных каналов. Отъехал 50-70 км. - надо остановиться, перенастроить каналы. С учётом того, что на дорогах появилось несметное количество блондинок и их бойфрендов, отвлекаться от дороги нельзя ни на секунду.

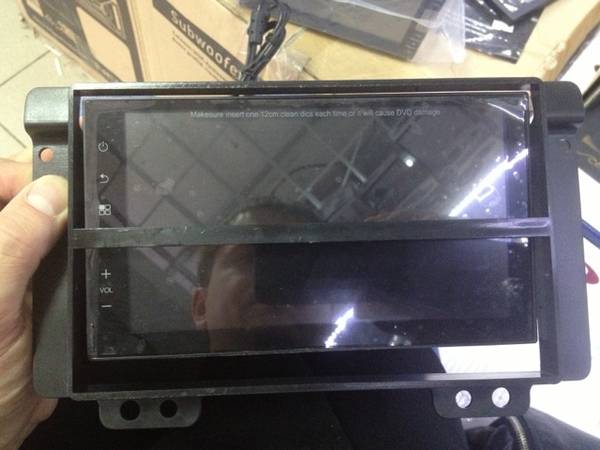

Вот как будет выглядеть переходная рамка "Connects2 CT24LR01" с 2-DIN магнитолами:

По мне - это "колхоз 40 лет без урожая"

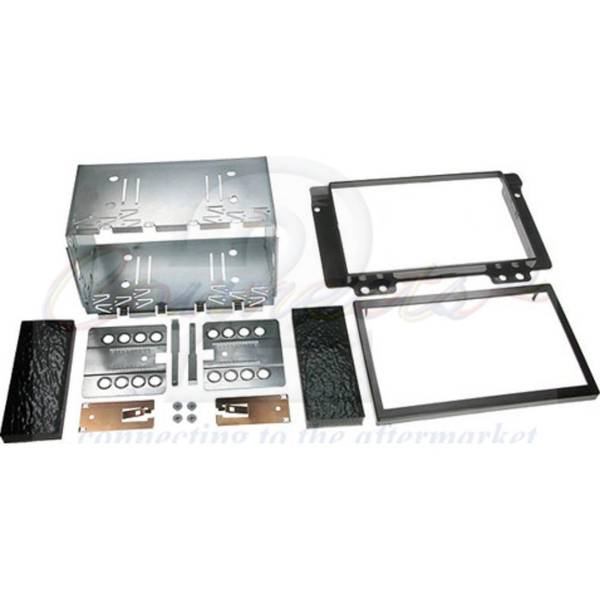

Исходя из этого, заказал себе из Англии(ebay.co.uk) двухдиновую переходную рамку с комплектом креплений, цена с доставкой 2200р. арт. "CT23LR01A"

Как приедет, отпишу как встала.

P.S. Огромное спасибо Константину из компании PLAYAUTO за помощь в примерке.

onigo
У меня вопрос к тебе. Изучал вчера вечером подключение кнопок на руле. Получается из положения без адаптера можно выйти только одним способом. Перепаять резисторы на кнопках под нужный номинал для пионерки на мини-джек. Я правильно размышляю? А чтобы никуда не лезть, то заказывать адаптер готовый 2 в 1. он и исо и адаптер. Как в этой теме на днях писали

С магнитолами такого плана действительно нет проблем! Что фантом, что ред повер! Ты говоришь исо подключил! Но в исо же нет подключения кнопок? Там одна фишка на питание, вторая на динамики

А вот здесь вопрос. С кнопок управление резистивное, а что делает адаптер? Преобразует уровни напряжений? Или напряжение в частоту ? Или напряжение в пакет импульсов? Если бы всё было так просто - никто не городил бы огород.

Если совсем упрощённо, то правильно. А какой это сигнал - напряжение, частота, последовательность импульсов? Мы не знаем, что нужно процессору - адаптер не зря сделан. Возможно , что в Pioneer, Red Power или Prology имеют  разные протоколы считывания и распознавания сигналов, а резистивные кнопки в машинах одинаковые. Вот и требуется их "сдруживать" через адаптор.

Отредактировано onigo (2014-04-04 06:53:14)

Также озаботился новым ГУ. Приобрел Пионер AVH-X4600DVD. Сегодня установил в авто, пока без декоративной рамки, т.к. буду еше ставить камеру з.х. По подключению ONIGO всю правильно написал:
"(Штатная схема) С ГУ, с фиолетово-жёлтого провода клемма 5, при включении ГУ, подаётся управляющее напряжение на усилок.
Аналогичный провод есть в AVH-X8500BT, сине-белый, ДУ усилителя. Прежде чем подключить усилок проверь, при включении ГУ появляется на нём 12в ? Если "ДА" смело подключай к штатному фиолетово-жёлтому (клеммы 10-15 на усилке)."
В моем случае был не фиолетово-желтый, а коричнево-белый провод на разъеме фрила. К нему цепляется сине-белый провод с штатого шлейфа пионера. Было бы все проше если бы в ISO переходнике Intro FO-03 была прокинута еще одна перемычка, а именно от белого-синего провода пионера на 5 пин штатного разъема.
По установке: новое гу закрепил в штатную металлическую рамку фрила, просверлив по два отверстия на 5 (или 5,5 точно не помню) с боковых сторон и переставив пластмассовую направляющую просверлив в ней отверстие на 4.
По рамке: с пионером шла декоративная рамка с креплением на кронштейн. Т.к. я сделал крепление на штатную рамку то для крепления декоративной рамки вырезал четыре уголка из пластика (использовал футляр от магнитофонной кассеты, откопал в сарае) и приклеил их двусторонним скотчем к рамке, просверлил 4 отверстия в уголках по месту.
По поводу подключения рулевых кнопок вот: Ссылка , может быть то что надо?
Хотел вставить фото, не понял как, обьясните!

Привет. Если можешь то сделай отчет небольшой по установке головы. а именно крепления самой корзины  т.д. А по адаптеру какой то сложный там. Есть гораздо проще. там земля, питание и два канала кнопок. ошибиться невозможно
